ГОСТ 13448-82 · Типы, параметры и размеры

1.Типы, параметры и размеры

1.1. Типы, основные параметры и размеры решеток должны соответствовать указанным в таблице и на рис .1-4.

Обозначение	Код ОКП	Размеры, мм		Коэффициент	Масса
типа решеток	Код ОКП	Длина, ширина	Внутренняя часть рамки (в свету)	«живого сечения»	решетки (справочная), кг
РВП1	4863630401	315х300	296х250	0,74	0,420
РВП2	4863630404	250х250	200х200	0,76	0,210
РВП3	4863630407	250х170	200х120	0,65	0,093
РВП4	4863630410	190х190	Ø140	0,74	0,085

Примечание. Коэффициент «живого сечения» - отношение свободной площади проема решетки для прохода воздуха к габаритной площади проема.

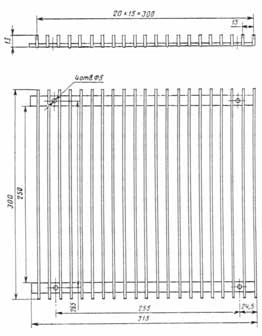

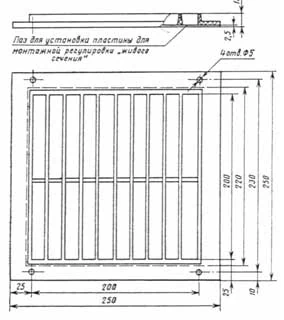

Решетка типа РВП1 ( рис. 1)	Решетка типа РВП 2 (рис. 2)

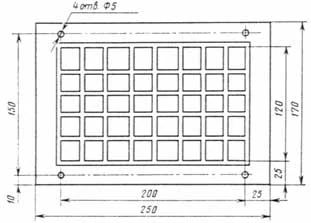

Решетка типа РВП 3 (рис. 3)	Решетка типа РВП 4 (рис. 4)

1.2. Решетка типа РВП2 предусматривает возможность монтажной регулировки «живого сечения».

Решетки типов РВП1, РВП3, РВП4 - с постоянным «живым сечением».

1.3. Допускается по соглашению изготовителя с потребителем выпускать решетки типов РВП2; РВП3; РВП4 с другим рисунком внутренней части решетки. При этом коэффициент «живого сечения» должен соответствовать значению, указанному в таблице.

1.4. По соглашению изготовителя с потребителем решетки типов РВП2, РВП3 и РВП4 могут быть изготовлены без отверстий для крепления. При этом на поверхности решеток с нелицевой стороны по периметру должна быть рельефная сетка шириной 15 мм с высотой рельефа 0,12-0,15 мм.

1.5. Условное обозначение решетки должно состоять из обозначения типа, марки материала, цвета и обозначения настоящего стандарта.

Пример условного обозначения решетки вентиляционной пластмассовой типа РВП1, изготовляемой из блочного полистирола марки ПСМ, белого цвета: РВП1-ПСМ — белая ГОСТ 13448-82 То же, типа РВП4, изготовляемой из ударопрочного полистирола марки УПМ-0503, зеленого цвета: РВП4-УПМ-0503 — зеленая ГОСТ 13448—82
